您當前位置: 產品中心 閘閥 保溫夾套閘閥

BZ41保溫夾套閘閥

產品概況

產品型號：BZ41
公稱通徑：DN40~500mm
公稱壓力：PN1.0～10.0MPa
主要材質：ZG1Cr189Ti、ZG00Cr18Ni10、ZG1Cr18Ni12MO2Ti、ZG00Cr17Ni14MO2、WCB
設計制造：按GB12234-89
結構長度：按GB12221-89
法蘭尺寸：按JB/T79-94
檢查和試驗：按GB13927

BZ41保溫夾套閘閥產品詳情

       百鋼閥門集團生產銷售的BZ41保溫夾套閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。


BZ41保溫夾套閘閥主要零件材料

零件名稱 ZG1Cr18Ni19Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO2Ti系列 ZG00Cr17Ni14MO2系列 WCB系列
閥體/閥蓋 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
閘板 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 1Cr13
閥桿 1Cr189Ti 00Cr18Ni10 1Cr18Ni12MO2Ti 00Cr17Ni14MO2 1Cr13
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨
墊片 304+-PTFE 304L+PTFE 316+PTFE 316+PTFE 石墨+304
壓蓋 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
填料壓環 1Cr189Ti 00Cr18Ni10 1Cr18Ni12MO2Ti 00Cr17Ni14MO2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr189Ti 1Cr189Ti 1Cr189Ti 1Cr189Ti 45

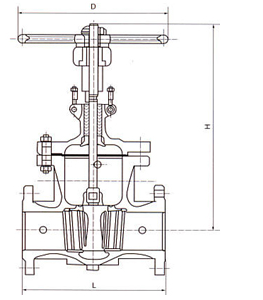

BZ41保溫夾套閘閥　1.6MPa主要連接尺寸及重量


尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 265 280 300 325 350 400 450 500
H mm 310 358 373 435 500 614 674 818 969 1145
D mm 200 240 240 280 300 320 360 400 450 560


2.5MPa主要連接尺寸及重量

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 265 280 300 325 350 400 450 500
H mm 358 373 435 500 614 674 818 969 1145 1145
D mm 240 240 280 300 320 360 400 450 560 640


6.4MPa主要連接尺寸及重量

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 280 310 350 400 450 550 650 750
H mm 358 373 435 500 514 674 818 969 1145 1145
D mm 240 240 280 300 320 360 400 450 560 640




溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的BZ41保溫夾套閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
